蓄电池诊断系统 (BDS) 可以连续监测所有重要的电池参数,自动检验被测电池系统的工作性能,并在超出容差范围时报警。在测试工作中,用户可根据 IEEE 标准设置时间间隔来主动测量内阻。通过跟踪内阻的增加,BDS 可以预测电池系统是否可以在停电之时正常工作。

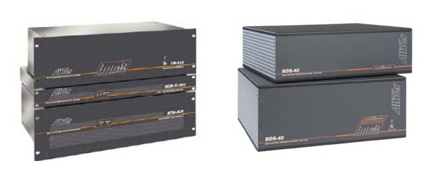

BDS-256 电池诊断系统
BDS-256 电池诊断系统主要用于监测 UPS 系统电池串。与 BDS-256 进行接口主要是通过 Alber Battery Monitor Data Manager(蓄电池监控数据管理) 软件包实现的。而 Battery Monitor Report Generator(蓄电池监测报告生成器) 软件则用于根据所采集的数据建立报告。
BDS-256 系统特性
• 监测包含 256 节电池或 265 个模块的电池串。支持 2V 单体电池、NiCd 单体电池以及 4V、6V、8V 和 12V 电池模块。
• 每隔四秒对总电压、单体/模块电压、电流以及温度进行连续性扫描,并与用户设置的预警电平进行比较。
• 根据用户设置的时间间隔自动测试内阻,并与事先设置的预警值进行比较。所有数据均已储存,便于自动调用。
• 依照用户选择的时间间隔储存总电压、单体/模块电压、电流及温度读数,便于自动调用。
• 自动侦测放电情况并储存数据,便于自动调用。放电期间,每隔四秒对所有参数进行扫描。
• 放电期间,可以通过本地计算机或远端计算机实时查看放电情况,也可以在放电后进行正常或快速回放。
• 通过标准 MODBUS 协议与第三方管理系统进行接口。
• 警报事件触发点亮指示灯、使专用继电器和可编程继电器
闭合并自动拨号通知。用户可以将所有电池参数设置为通过文件、传真、打印和/或发出警报等方式来报警。
• 内置调制解调器标准。
• 具备可选的 TCP/IP 接口,可通过内部网络或因特网络进行通讯。
• 无需在工作站点安装计算机。
• 标准模式化设计,可以进行扩展以监测任意数量的电池串。
• 与 MPM-100 结合使用时,通过一个软件包便能够在现场或远程管理所有的电池配置。
• 基于 Windows 的软件可以进行实时监控、自动采集数据、分析数据并生成报告。
• 数字输入/输出选项允许您同时监测 16 个输入信号和 8 个由用户编程的输出信号。
• 所有计算机都安装在标准的 19" 固定机柜中。
• 监测负载控制选件(MLU)可让监测系统控制 Alber 连续负载箱 (CLU) 执行电池容量测试。
• 自动循环查询并调用数据。
• 可以通过电子邮件传送报告。接收者可以使用免费下载的 Alber Archive Reader(存档文件阅读器) 软件来查看报告。
• 实时报告非预期放电过程中发现的电池故障。
升级 Alber BDS-256,与负载箱有效沟通!
现在,BDS-256 便可以与负载箱直接进行信息传递!
Alber 宣布 MLC 监测负载控制程序及硬件升级,这样便可使您的 BDS-256 系统与随附的负载箱直接进行信息沟通。使用新硬件之后,您可以直接在电池上进行负载测试,而不必手动连接临时数据采集系统。
通过确定电池组所剩的电量,MLC 可以确保直流总线的可靠性,并有助于发现连接电组中存在的连接故障以及电池串中衰弱的单体电池。放电测试期间,MLC 可以显示并记录单体电池电压,电池组总电压、电流以及报警参数。
可以对 MLC 进行编程,以便在恒流、恒功 (KW) 或变流 (用户定义) 预置(多步改良性能测试)条件下对电池进行放电。同时,MLC 还可编程设置预警和关闭电平,将电池放电测试电流控制在 4000A。
. . . 随附新版本报告生成器 Report Generator
MLC报告生成器 Report Generator 用于读取由程序生成的测试数据文件并建立报告。使用报告生成器 Report Generator,您可以自定义报告并加入详细显示测试数据的图表。生成完报告之后,以归档格式对报告进行保存,防止报告被篡改并保证信息的完整性,然后将报告发送给客户或者可以使用单独的查看控件查看报告的相关人员。
MLU升级的系统要求
MLC 最低的系统要求为 Windows® 95、98 或 NT4.0;一个 Pentium® 400MHz 微处理器;64M 内存;13M 硬盘空间;一个 CD 驱动器或 3.5" 驱动器。您必须在安装有 Alber BMDM 程序的计算机上安装程序。请联系您所在地区的 Alber 销售代表,了解目前如何升级为 MLC BDS 通讯程序! |
